電池パックを取り付ける/取り外す

電池パックの取り付け/取り外しは、電源を切ってから行ってください。

本製品専用の電池パックをご利用ください。

電池パックを取り付ける

硬貨を使用してロックノブを反時計回りに回す

ロックノブが緩むまで回してください。


本体背面の背面カバーを取り外す

背面カバーの凹部に指先(爪など)をかけて、矢印の方向に持ち上げて取り外します。

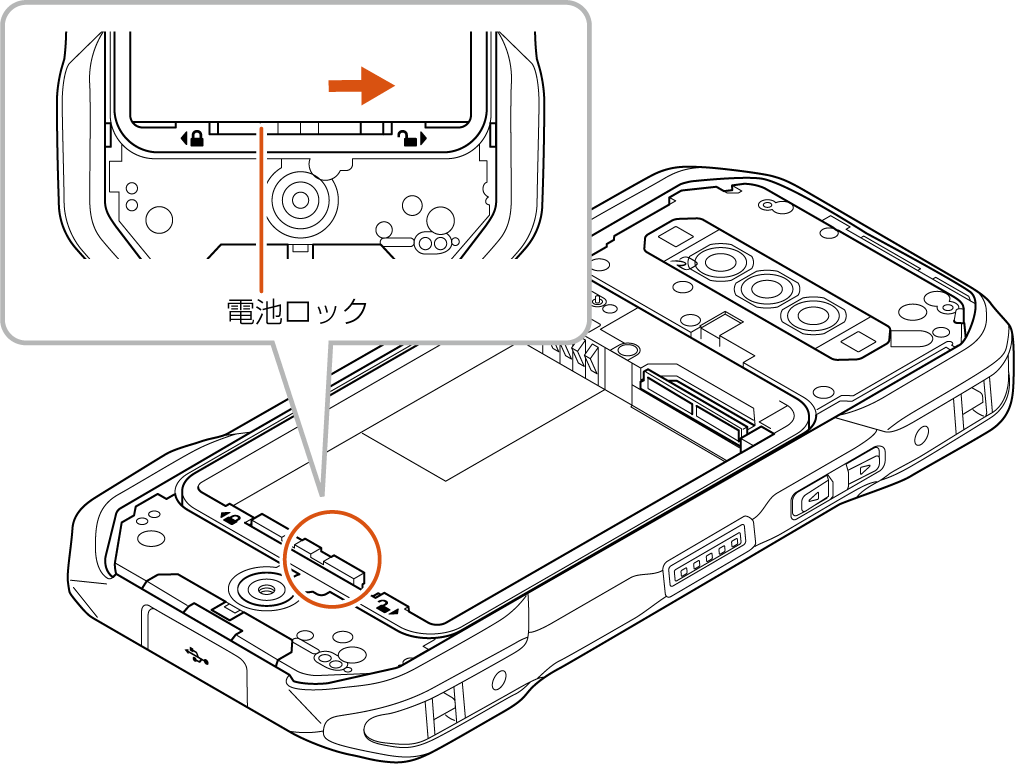

電池ロックを icon_open.gif (開)の方向にスライドさせる

電池ロックが解除されます。

電池ロックが解除されていないと、電池パックを取り付けることができません。

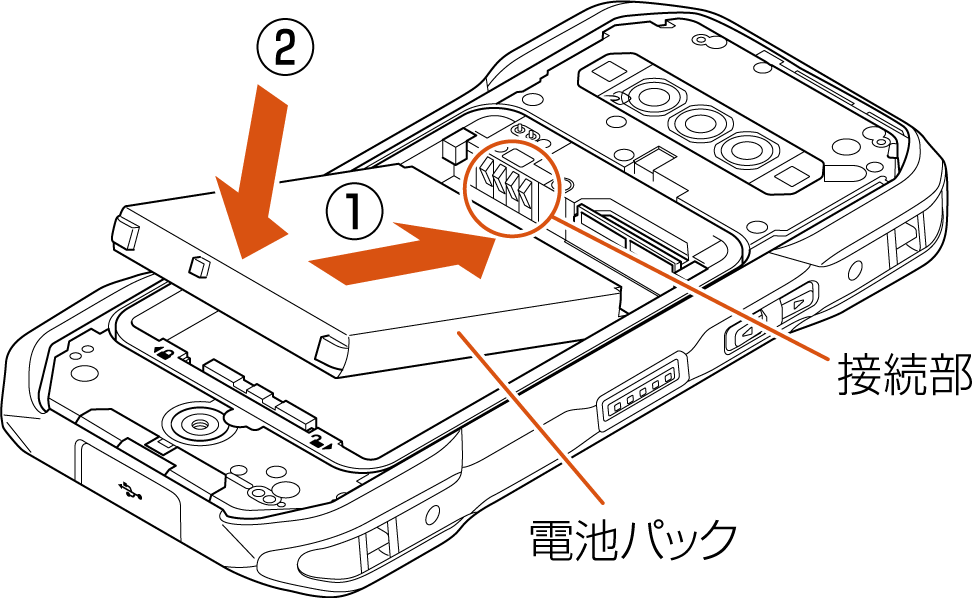

電池パックを取り付ける

電池パックの接続端子を保護しているラベルをはがします。

接続部の位置を確かめて、電池パックをスライドさせて確実に押し込んでください。

SIMカード/microSDメモリカードトレイが確実に装着されていることを確認してから、電池パックを取り付けてください。


電池ロックを icon_close.gif (閉)の方向にスライドさせる

電池ロックがロックされ、電池パックが固定されます。

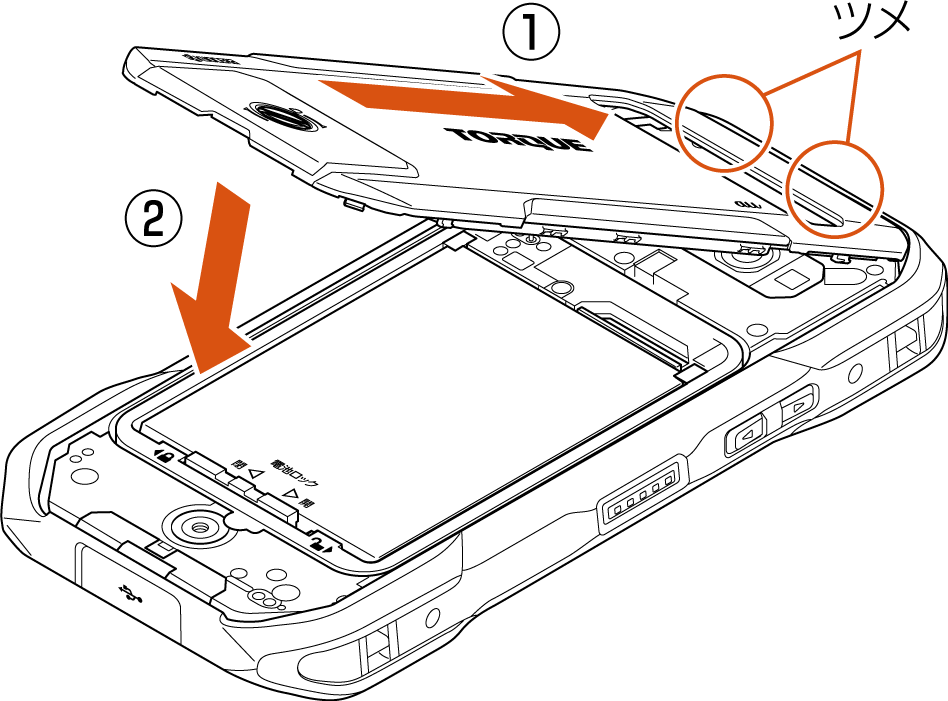

背面カバーを取り付ける

背面カバーのツメ2箇所を凹部にはめてから(1)、背面カバーをはめ込みます(2)。

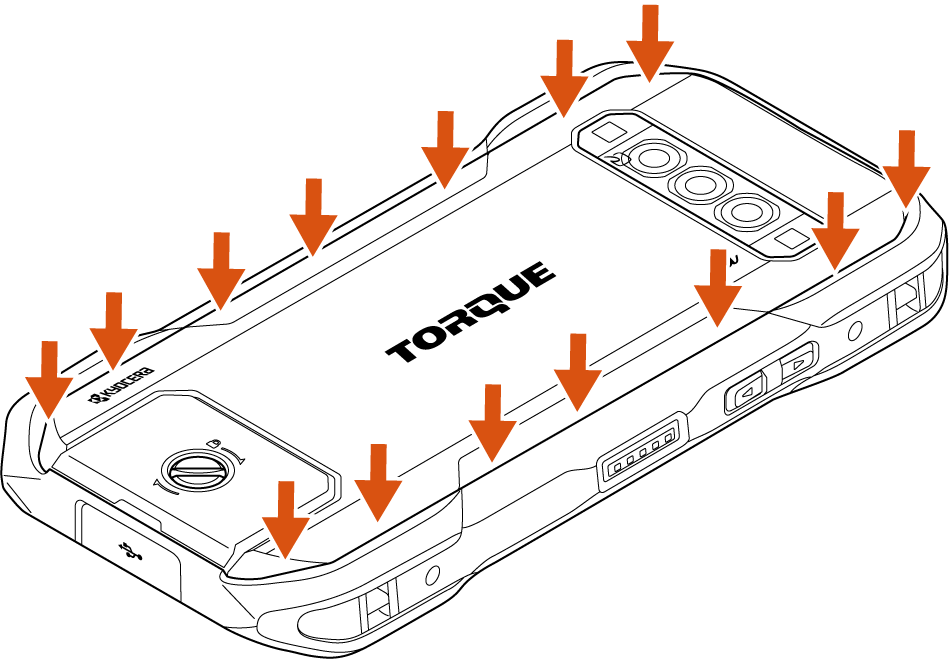

背面カバー全体に浮きがないように注意しながら、矢印の箇所を押してしっかりと閉じる

電池ロックがロックされていないと、背面カバーは閉じられません。

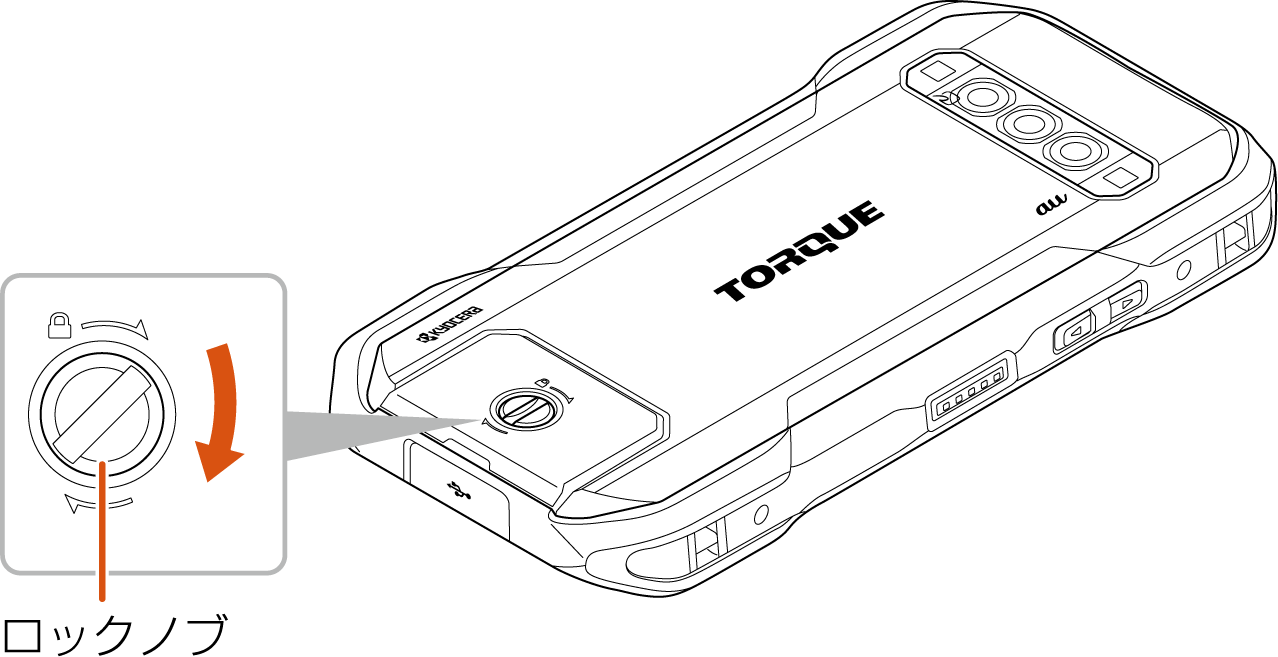

硬貨を使用してロックノブを時計回りに回す

ネジを締めるイメージで、回してください。

抵抗を感じたら締めつけ完了です。

無理に締めつけようとすると破損するおそれがあります。

電池ロックがロックされていないと、ロックノブを締めることはできません。

背面カバーの固定性能を上げる目的で、ロックノブの構造をTORQUE G03/G04/5Gなどの過去に発売した機種から変更しています。


memo

取り付け時に間違った取り付けかたをすると、電池パック破損の原因となります。

電池パックを取り外す

背面カバーを取り外す(こちら

電池ロックを icon_open.gif (開)の方向にスライドさせる

電池ロックが解除され、電池パックの固定も解除されます。

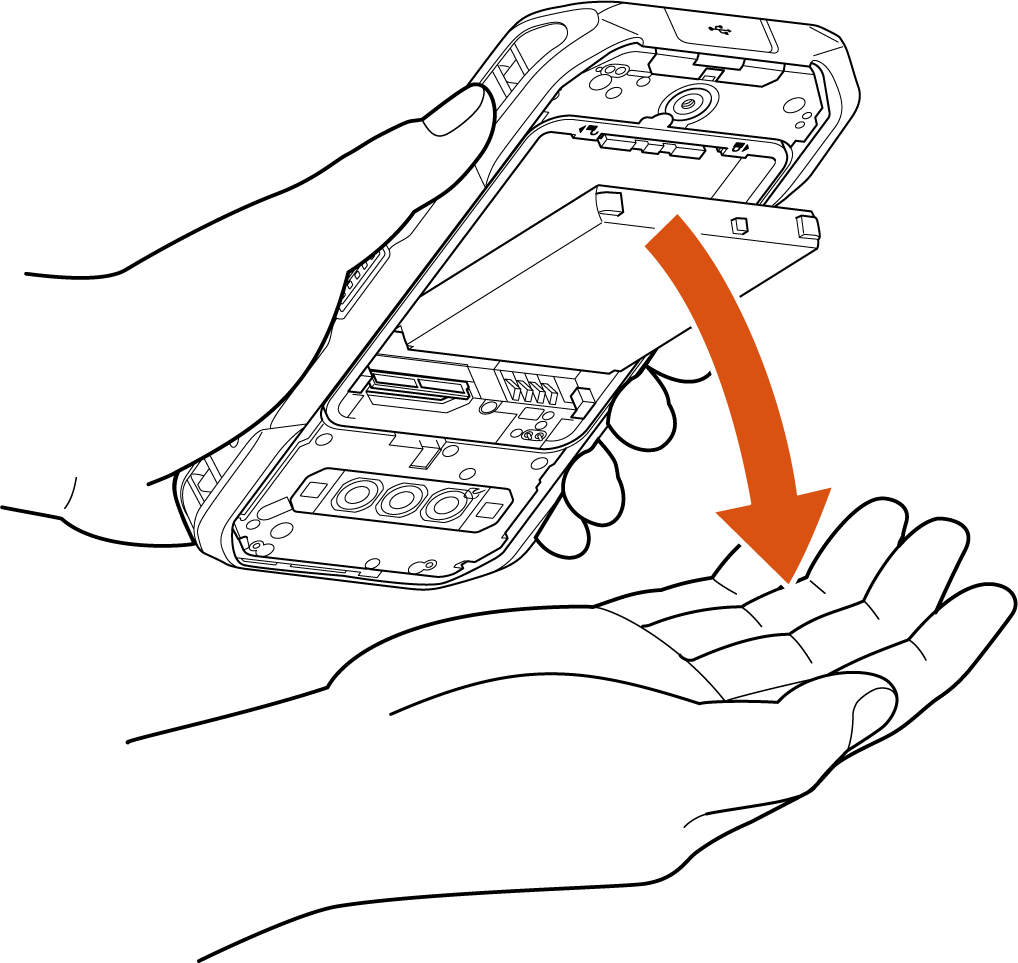

電池パックを取り外す

電池パックが飛び出さないように手で受けながら、手のひらを合わせるように叩いて取り外してください。


電池ロックを icon_close.gif (閉)の方向にスライドし、背面カバーを取り付ける(こちら

memo

電池パックを取り外すときに、ドライバなどの工具を用いないでください。電池破損のおそれがあります。
